屏蔽线是运用金属网状织造层把信号线包裹起来的传输线，织造层一般是红铜或许镀锡铜。

屏蔽线是为削减外电磁场对电源或通信线路的影响，而专门选用的一种带金属织造物外壳的导线。这种屏蔽线也有避免线路向外辐射电磁能的效果。

屏蔽层需求接地，外来的搅扰信号可被该层导入大地。

屏蔽电缆的屏蔽层首要由铜、铝等非磁性资料制成，而且厚度很薄，远小于运用频率上金属资料的集肤深度（所谓趋肤效应是指电流在导体截面的散布随频率的升高而趋于导体外表散布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透才能越弱），屏蔽层的效果首要不是由于金属体自身对电场、磁场的反射、吸收而发生的，而是由于屏蔽层的接地发生的，接地的办法不同将直接影响屏蔽效果

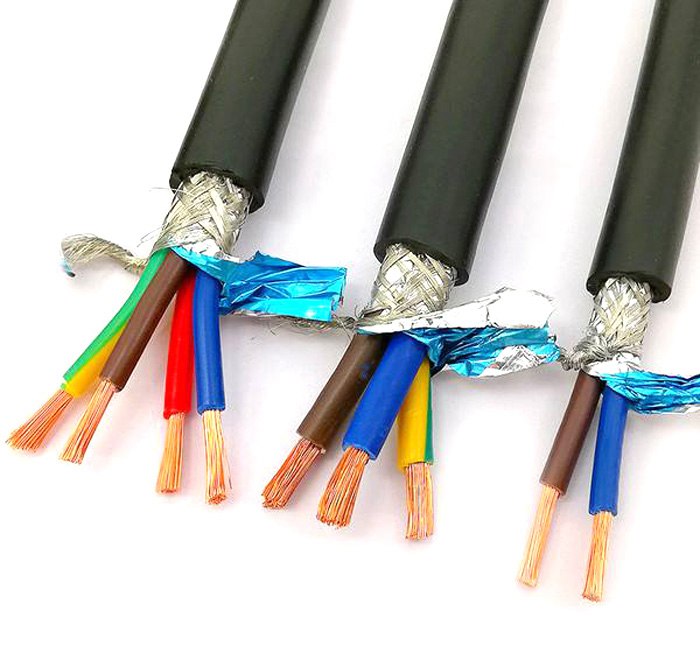

结构

包裹的导体叫屏蔽层，一般为导电布，织造铜网或铜（铝）铂。

一般：绝缘层+屏蔽层+导线。高档：绝缘层+屏蔽层+信号导线+屏蔽层接地导线。

屏蔽层一般需求接地。屏蔽线的效果是将电磁场噪声源与灵敏设备阻隔，堵截噪声源的传达途径。

屏蔽分为自动屏蔽和被迫屏蔽，自动屏蔽意图是为了避免噪声源向外辐射，是对噪声源的屏蔽；被迫屏蔽意图是为了避免灵敏设备遭到噪声源的搅扰，是对灵敏设备的屏蔽。

屏蔽线的屏蔽层不允许多点接地，由于不同的接地址总是不一样的，各点存在电位差。

如多点接地，在屏蔽层构成电流，不光起不到屏蔽效果，反而引进搅扰，尤其在变频器用的多的场合里，搅扰中含有各种高次谐波重量，构成影响更大，应特别注意。

屏蔽布线体系源于欧洲，它是在一般非屏蔽布线体系的外面加上金属屏蔽层，使用金属屏蔽层的反射、吸收及趋肤效应完成避免电磁搅扰及电磁辐射的功用，屏蔽体系综合使用了双绞线的平衡原理及屏蔽层的屏蔽效果，因而具有非常好的电磁兼容（EMC）特性。

电磁兼容（EMC）是指电子设备或网络体系具有必定的反抗电磁搅扰的才能，一同不能发生过量的电磁辐射。

也便是说，要求该设备或网络体系可以在比较恶劣的电磁环境中正常作业，一同又不能辐射过量的电磁波搅扰周围其它设备及网络的正常作业。

屏蔽电缆的屏蔽原理不同于双绞的平衡抵消原理，屏蔽电缆是在四对双绞线的外面加多一层或两层铝箔，使用金属对电磁波的反射、吸收和趋肤效应原理，有用的避免外部电磁搅扰进入电缆，一同也阻挠内部信号辐射出去，搅扰其它设备的作业。

试验标明，频率超越5MHz的电磁波只能透过38μm厚的铝箔。假如让屏蔽层的厚度超越38μm，就使可以透过屏蔽层进入电缆内部的电磁搅扰的频率首要在5MHz以下。

而关于5MHz以下的低频搅扰可应用双绞线的平衡原理有用的抵消。

屏蔽线的一端接地，另一端悬空。

当信号线传输间隔比较远的时分，由于两头的接地电阻不同或PEN线有电流，可能会导致两个接地址电位不同，此刻假如两头接地，屏蔽层就有电盛行成，反而对信号构成搅扰，因而这种状况下一般采纳一点接地，另一端悬空的办法，能避免此种搅扰构成。

两头接地屏蔽效果更好，但信号失真会增大。

请注意：两层屏蔽应是互相绝缘阻隔型屏蔽！如没有互相绝缘仍应视为单层屏蔽！

最外层屏蔽两头接地是由于引进的电位差而感应出电流，因而发生下降源磁场强度的磁通，然后根本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应。下面的标准是最好的佐证！

《GB50217-1994电力工程电缆设计标准》——3.6.8操控电缆金属屏蔽的接地办法，应契合下列规则：（1）计算机监控体系的模拟信号回路操控电缆屏蔽层，不得构成两点或多点接地，宜用集中式一点接地。（2）除（1）项等需求一点接地状况外的操控电缆屏蔽层，当电磁感应的搅扰较大，宜选用两点接地；静电感应的搅扰较大，可用一点接地。两层屏蔽或复合式总屏蔽，宜对内、外屏蔽分用一点，两点接地。（3）两点接地的挑选，还宜考虑在暂态电流效果下屏蔽层不致被烧熔。

《GB50057-2000建筑物防雷设计标准》——第6.3.1条规则：当选用屏蔽电缆时其屏蔽层应至少在两头等电位衔接，当体系要求只在一端做等电位衔接时，应选用两层屏蔽，外层屏蔽按前述要求处理。其原理是：1.单层屏蔽一端接地，不构成电位差，一般用于防静电感应。2.双层屏蔽，最外层屏蔽两头接地，内层屏蔽一端等电位接地。此刻，外层屏蔽由于电位差而感应出电流，因而发生下降源磁场强度的磁通，然后根本上抵消掉没有外屏蔽层时所感应的电压。假如是避免静电搅扰，有必要单点接地，不论是一层仍是二层屏蔽。由于单点接地的静电放电速度是最快的。但是，以下两种状况在外：1、外部有强电流搅扰，单点接地无法满意静电的最快放电。假如接地线截面积很大，可以确保静电最快放电的话，相同也要单点接地。当然了，真是那样，也没有必要挑选两层屏蔽。不然，有必要两层屏蔽，外层屏蔽首要是削减搅扰强度，不是消除搅扰，这时有必要多点接地，尽管放不完，但有必要赶快削弱，要削弱，多点接地是最佳挑选。比方，企业中的电缆桥架其实便是外屏蔽层，它是有必要多点接地的，第一道防地，减小搅扰源的强度。内层屏蔽层（其实，我们不会买双层的电缆，一般是外层便是电缆桥架，内层才是屏蔽电缆的屏蔽层）有必要单点接地，由于外部强度现已削减，赶快放电，消除搅扰才是内层的意图。2、外部电击和防雷等安全的要求。这种状况有必要要两层防护，外层不是用来消除搅扰的，是出于安全的考虑的，确保人身和设备安全的，有必要多点接地。内层才是避免搅扰的，所以有必要单点接地。

远离搅扰源是最简略的抗搅扰办法，假如CAN线与强电搅扰源远离0.5米，搅扰就根本影响不到了。但是在实践布线中，常常遇到空间太小而不得不好强电混在一同，如图所示，为某新能源轿车的驱动体系，CAN线与驱动线混在一同，成果导致搅扰很大。只要与CAN并行的驱动线，具有2A/秒的电流改变，就会耦合出强磁场而导致CAN线上呈现搅扰脉冲。所以CAN线有必要要和电流会剧烈改变的线缆远离。比方继电器、电磁阀、逆变器、电机驱动线等。

而处理这个问题，只能尽量确保强电与弱电分隔捆扎，间隔上尽量远离。真实避不开，也要笔直穿插，也不能平行布线。
