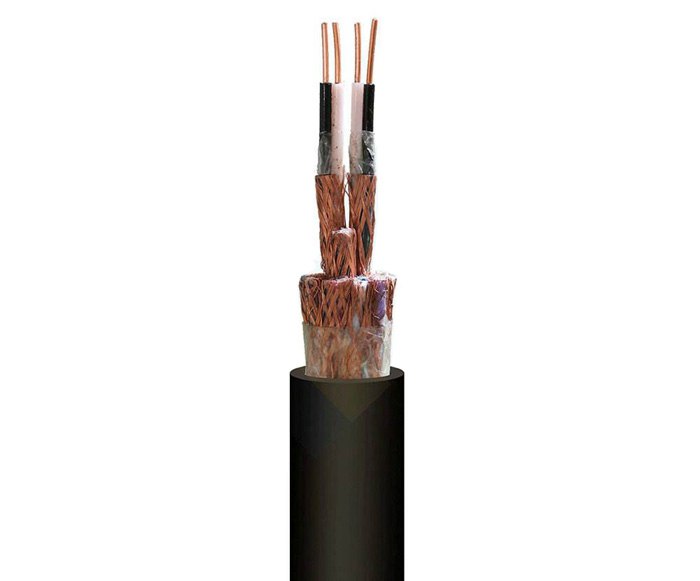

耐火电缆 屏蔽电缆

一般是指阻燃电缆分类
但是在GA-306.1-2007《阻燃及耐火电缆:塑料绝缘阻燃及耐火电缆分级和要求》仅分为:A、B、C类;A类最强
而阻燃等级分为四级，每级按阻燃款式类别分为A类、B类、C类，阻燃等级符号分别为:
一级A类:ΙA 二级A类:ΠA;三级A类:IIIA;四级A类:ⅣA
一级B类:ΙB 二级B类:ΠB;三级B类:IIIB;四级B类:ⅣB
一级C类:ΙC二级C类:ΠC;三级C类:IIIC;四级C类:ⅣC

耐火电缆的耐火时刻

　　耐火电缆适用于特别重要场合的1KV及以下电力或控制系统的线路种，当该线路如果遇到火灾时，耐火电缆能反抗750-800℃高温达90分钟以上时刻，确保安全送电，以赢得足够的救活减灾时刻。所以，该电缆广泛应用于石化、冶金、高层建筑等重要场所。 耐火电缆分为A、B两类，A类高温高达950-1000℃，B类达750-800℃，一般选用B类，用NB或NH表明。

　　耐火电缆的国际标准

　　耐火电缆的等级

　　1、IEC60331-1999中，供火温度要求为750℃/3h级，表明在750℃下施加300 伏电压水平焚烧3小时不击穿。

　　2、BS6387要求经过水平焚烧试验、水喷淋试验和机械冲击轰动焚烧试验。

　　水平焚烧试验为A 级650℃/3h、B 级750℃/3h、C 级950℃/3h 和S 级950℃/3min。

　　A 级表明在650℃下施加300 伏电压水平焚烧3 小时不击穿；

　　B 级表明在750℃下施加300 伏电压水平焚烧3 小时不击穿；

　　C 级表 示在950℃下施加300 伏电压水平焚烧3 小时不击穿；

　　S 级表明在950℃下施加300 伏电压水平焚烧3 分钟不击穿。

　　水喷淋焚烧试验分为W 级，表明在施加 300 伏电压焚烧15分钟然后再淋水焚烧15 分钟不击穿。

　　冲击轰动焚烧试验分为X 级650℃/15min、Y级750℃/15min 和Z级 950℃/15min

　　X 级表明在650℃下施加300 伏电压一边焚烧一边每30 秒机械冲击轰动15 分钟不击穿；

　　Y 级表明在750℃下施加300 伏电压一 边焚烧一边每30 秒机械冲击轰动一次15 分钟不击穿；

　　Z 级表明在950℃下施加300 伏电压一边焚烧一边每30 秒机械冲击轰动一次15 分钟不击穿。

　　BS6387 要求的最高等级型号为CWZ。
